Firmware aufspielen: Unterschied zwischen den Versionen
Simon (Diskussion | Beiträge) |
(Kategorie:Anleitungen) |
||
| (6 dazwischenliegende Versionen von einem anderen Benutzer werden nicht angezeigt) | |||
| Zeile 1: | Zeile 1: | ||
<noinclude> | [[Kategorie:Mitmachen]] | ||
<div style="text-align: center;"> | [[Kategorie:Anleitungen]] <noinclude> | ||
<hr> | |||
<div style="text-align: center; background-color:#e135734d; font-weight: bold; padding: 1px;"> | |||
< [[Firmware herunterladen]] [[Mitmachen|Übersicht]] [[Node konfigurieren|Node konfigurieren]] > | < [[Firmware herunterladen]] [[Mitmachen|Übersicht]] [[Node konfigurieren|Node konfigurieren]] > | ||
</div> | </div> | ||
<hr> | |||
</noinclude> | </noinclude> | ||
[[File:TP_link_01_start.png|right|thumb|800px|Schritt 1: Konfigurationsoberfläche des Routers aufrufen]] | |||
Solltest du Fragen zur Einrichtung des Routers haben oder Einträge deines Knoten ändern wollen, schreibe gerne an unsere [[Mailingliste|E-Mail]]. Gerne kannst du auch bei unseren regelmäßigen [[Treffen]] in Bonn oder Köln vorbeischauen. | |||
=== Router mit dem Computer verbinden === | === Router mit dem Computer verbinden === | ||
Dafür solltest du deinen Router mit Strom versorgen sowie die Netzwerkkarte deines PC mit einen der (gelben) LAN-Ports des Routers verbinden. Hier reicht ein handelsübliches LAN-Kabel. Am PC muss die Netzwerkkarte auf automatisches beziehen der IP-Adresse (DHCP) eingestellt sein und WLAN sollte vorübergehend deaktiviert werden. | Dafür solltest du deinen Router mit Strom versorgen sowie die Netzwerkkarte deines PC mit einen der (gelben) LAN-Ports des Routers verbinden. Hier reicht ein handelsübliches LAN-Kabel. Am PC muss die Netzwerkkarte auf automatisches beziehen der IP-Adresse (DHCP) eingestellt sein und WLAN sollte vorübergehend deaktiviert werden. (Da der Router (noch) nicht mit dem Internet verbunden ist könnte euer Rechner (je nach Setup) versuchen sich über WLAN mit evtl. bestehenden Funknetzen zu verbinden, obwohl ein LAN-Kabel angeschlossen ist.) | ||
[[File:TP_link_02_firmware.png|right|thumb|800px|Schritt 2: Freifunk-Firmware hochladen]] | |||
=== Freifunk Firmware einspielen === | === Freifunk Firmware einspielen === | ||
==== Routerkonfiguration aufrufen ==== | |||
Jetzt kannst du den Router einfach über den Browser konfigurieren. | Jetzt kannst du den Router einfach über den Browser konfigurieren. | ||
| Zeile 14: | Zeile 22: | ||
Bevor du weitermachst, musst du dich erst anmelden. Die Standardbenutzername-/-Passwort-Kombination ist ebenfalls auf der Router-Rückseite zu finden, in der Regel admin / admin. | Bevor du weitermachst, musst du dich erst anmelden. Die Standardbenutzername-/-Passwort-Kombination ist ebenfalls auf der Router-Rückseite zu finden, in der Regel admin / admin. | ||
Dein Browser-Fenster müsste nun so aussehen – | Dein Browser-Fenster müsste nun so aussehen wie in Bild 1 – folge hier dem Link '''System Tools'''. | ||
[[ | ==== Firmware einspielen ==== | ||
Als nächstes wählst du aus dem Menü '''Firmware Upgrade''' (1). Danach kannst du die vorhin (in [[Firmware herunterladen]]) geladene Datei zum Hochladen auswählen (2). Nach einem Klick auf '''Upgrade''' (3) beginnt der Prozess. | |||
[[File:TP_link_03_firmware_file.png|right|thumb|800px|Schritt 3: Firmware-Upload bestätigen]] | |||
Nach einer Bestätigung (Bild 3) startet dann die Installation der Freifunk-Firmware. '''Während die Installation läuft, auf keinen Fall den Stecker oder das Netzwerkkabel ziehen, oder den Router ausschalten. Dies kann deinen Router unbrauchbar machen (''bricken'').''' | |||
[[File:TP_link_04_upgrade_progress.png|right|thumb|800px|Schritt 4: Warten bis die Freifunk-Firmware installiert wurde. Keinenfalls den Strom trennen!]] | |||
===== Bei TL-WR841N v8.4 ===== | |||
Beim Flashen über das Firmware-Upgrade der Original-Firmware tritt ggf. folgender Fehler auf: | |||
Error code: 23002 | |||
The uploaded file name is too long! | |||
Hier hilft einfaches Umbenennen der herunter geladenen Freifunk-Firmware. | |||
==== Fertig ==== | |||
Nachdem die Firmware fertig eingespielt ist, startet der Router automatisch neu. Dass der Router neu startet, merkst du auch am kurzen Aufblinken der Lämpchen an deinem Router. | |||
Jetzt ist der Router nicht mehr unter der angegeben Adresse sichtbar und eine Fehlermeldung erscheint. Das ist gut so. Denn nun läuft nicht mehr die alte Firmware, sondern die neue, tolle Freifunk-Firmware auf deinem Router. | |||
[[File:TP_link_05_firmware_reboot_finished.png|center|thumb|600px]] | |||
[[File:TP_link_05_firmware_reboot_finished.png|center|thumb| | |||
=== Anschluss ans Internet === | === Anschluss ans Internet === | ||
| Zeile 49: | Zeile 52: | ||
=== Installation überprüfen === | === Installation überprüfen === | ||
Nach erfolgreichem Boot sollte dein Router nun ein offenes WLAN mit der SSID kbu.freifunk.net anzeigen. Nach wenigen Minuten sollte er bei erfolgreichem Internetanschluss außerdem auf https://map.kbu.freifunk.net auftauchen. (Als neuer Knoten mit kryptischem Namen unter Aktuelles). | Nach erfolgreichem Boot sollte dein Router nun ein offenes WLAN mit der SSID kbu.freifunk.net anzeigen. Nach wenigen Minuten sollte er bei erfolgreichem Internetanschluss außerdem auf https://map.kbu.freifunk.net auftauchen. (Als neuer Knoten mit kryptischem Namen unter Aktuelles). | ||
Du kannst deinen [[Node konfigurieren|Knoten nun konfigurieren]], um ihn Beispielsweise auf der Karte sichtbar zu machen. | |||
[[File:Map-kbu-fresh-router-screen-shot.png|center|thumb|800px|Hier wurde offenbar vor kurzem ein neuer Router (freifunkXXX) eingerichtet aber noch kein Name vergeben.]] | [[File:Map-kbu-fresh-router-screen-shot.png|center|thumb|800px|Hier wurde offenbar vor kurzem ein neuer Router (freifunkXXX) eingerichtet aber noch kein Name vergeben.]] | ||
<noinclude> | <noinclude> | ||
<div style="text-align: center;"> | <hr> | ||
<div style="text-align: center; background-color:#e135734d; font-weight: bold; padding: 1px;"> | |||
< [[Firmware herunterladen]] [[Mitmachen|Übersicht]] [[Node konfigurieren|Node konfigurieren]] > | < [[Firmware herunterladen]] [[Mitmachen|Übersicht]] [[Node konfigurieren|Node konfigurieren]] > | ||
</div> | </div> | ||
<hr> | |||
</noinclude> | </noinclude> | ||
Aktuelle Version vom 9. Oktober 2022, 02:48 Uhr
Solltest du Fragen zur Einrichtung des Routers haben oder Einträge deines Knoten ändern wollen, schreibe gerne an unsere E-Mail. Gerne kannst du auch bei unseren regelmäßigen Treffen in Bonn oder Köln vorbeischauen.
Router mit dem Computer verbinden
Dafür solltest du deinen Router mit Strom versorgen sowie die Netzwerkkarte deines PC mit einen der (gelben) LAN-Ports des Routers verbinden. Hier reicht ein handelsübliches LAN-Kabel. Am PC muss die Netzwerkkarte auf automatisches beziehen der IP-Adresse (DHCP) eingestellt sein und WLAN sollte vorübergehend deaktiviert werden. (Da der Router (noch) nicht mit dem Internet verbunden ist könnte euer Rechner (je nach Setup) versuchen sich über WLAN mit evtl. bestehenden Funknetzen zu verbinden, obwohl ein LAN-Kabel angeschlossen ist.)
Freifunk Firmware einspielen
Routerkonfiguration aufrufen
Jetzt kannst du den Router einfach über den Browser konfigurieren.
Dazu rufst du in deinen Browser die auf der Router-Rückseite angegebene Adresse auf, in der Regel http://192.168.1.1 (je nach Typ auch http://192.168.0.1) oder http://tplinklogin.net.
Bevor du weitermachst, musst du dich erst anmelden. Die Standardbenutzername-/-Passwort-Kombination ist ebenfalls auf der Router-Rückseite zu finden, in der Regel admin / admin.
Dein Browser-Fenster müsste nun so aussehen wie in Bild 1 – folge hier dem Link System Tools.
Firmware einspielen
Als nächstes wählst du aus dem Menü Firmware Upgrade (1). Danach kannst du die vorhin (in Firmware herunterladen) geladene Datei zum Hochladen auswählen (2). Nach einem Klick auf Upgrade (3) beginnt der Prozess.
Nach einer Bestätigung (Bild 3) startet dann die Installation der Freifunk-Firmware. Während die Installation läuft, auf keinen Fall den Stecker oder das Netzwerkkabel ziehen, oder den Router ausschalten. Dies kann deinen Router unbrauchbar machen (bricken).
Bei TL-WR841N v8.4
Beim Flashen über das Firmware-Upgrade der Original-Firmware tritt ggf. folgender Fehler auf:
Error code: 23002 The uploaded file name is too long!
Hier hilft einfaches Umbenennen der herunter geladenen Freifunk-Firmware.
Fertig
Nachdem die Firmware fertig eingespielt ist, startet der Router automatisch neu. Dass der Router neu startet, merkst du auch am kurzen Aufblinken der Lämpchen an deinem Router.

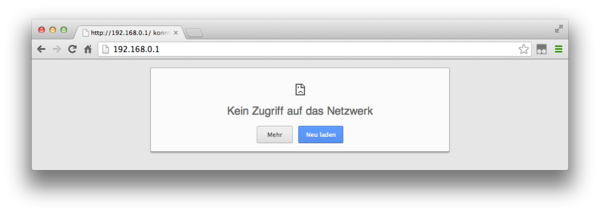

Jetzt ist der Router nicht mehr unter der angegeben Adresse sichtbar und eine Fehlermeldung erscheint. Das ist gut so. Denn nun läuft nicht mehr die alte Firmware, sondern die neue, tolle Freifunk-Firmware auf deinem Router.
Anschluss ans Internet
Nach dem automatischen Neustart ist der Router direkt im Normalbetrieb. Wenn keine weiteren Freifunk-Router in der direkten Umgebung sind, musst du allerdings den Freifunk-Router noch per Ethernet-Kabel mit deinem Internet-Router verbinden, damit der Freifunk-Router auch Internet-Zugriff hat. Dazu wird der blaue Port des Freifunk-Routers mit dem Gästenetz-Port deines Internet-Routers verbunden. Falls du dort kein Gästenetz eingerichtet hast oder das gar nicht geht, tut's auch ein "normaler" LAN-Port deines Routers, wo du auch deinen Laptop etc. einstöpseln würdest. Ein Gästenetz wäre nur noch etwas sicherer. Eventuell musst du die Filterregeln für das Gästenetz anpassen, da manche Router in der Standardkonfiguration nur bestimmte Ports freigegeben haben.
WICHTIG: Wer hier in einer Firma oder gar einer städtischen Einrichtung mal eben einen Freifunk-Router an deren Intranet anschließt, schadet damit unter Umständen dem Freifunk-Projekt, da das nicht unbemerkt bleibt und fast immer gegen interne Sicherheitsrichtlinien verstößt. So was muss von der jeweiligen IT-Leitung explizit erlaubt werden. Wir wollen die Verantwortlichen nicht verärgern, sondern überzeugen!
Installation überprüfen
Nach erfolgreichem Boot sollte dein Router nun ein offenes WLAN mit der SSID kbu.freifunk.net anzeigen. Nach wenigen Minuten sollte er bei erfolgreichem Internetanschluss außerdem auf https://map.kbu.freifunk.net auftauchen. (Als neuer Knoten mit kryptischem Namen unter Aktuelles).
Du kannst deinen Knoten nun konfigurieren, um ihn Beispielsweise auf der Karte sichtbar zu machen.
