Installation/alt: Unterschied zwischen den Versionen

Aus Freifunk Köln, Bonn und Umgebung
Zur Navigation springen Zur Suche springen
(Die Seite wurde neu angelegt: „===TP-Link (TL-WR1043ND)=== Wir greifen an dieser Stelle mal stellvertretend den [http://www.tp-link.com/eg/products/details/?categoryid=238&model=TL-WR1043ND…“)

Keine Bearbeitungszusammenfassung
Zeile 1: Zeile 1:
===TP-Link (TL-WR1043ND)===
== Einleitung ===


Wir greifen an dieser Stelle mal stellvertretend den [http://www.tp-link.com/eg/products/details/?categoryid=238&model=TL-WR1043ND TP-Link TL-WR1043ND] heraus, um anhand dieser Hardware das nun folgende Tutorial zum Flashen zu beschreiben.
Dieser Artikel beschreibt die Installation auf einem [http://www.tp-link.com/eg/products/details/?categoryid=238&model=TL-WR1043ND TP-Link TL-WR1043ND] Router. Andere Router unterstützen wir nicht.


Was genau machen wir da eigentlich?
=== Herunterladen ===
Nun, der handelsübliche Router aus dem netten Computerladen um die Ecke, kommt natürlich mit dem original Betriebssystem des Herstellers daher.
Lade die Firmware von unser Homepage http://jenkins.kbu.freifunk.net/files/release/latest/freifunk-kbu-0.11-ar71xx-tl-wr1043nd-v1-squashfs-factory.bin .

Genau darum geht es in dieser Anleitung, wir flashen unsere eigene Firmware auf den frischen, handelsüblichen Router.

Wie Mann/Frau später ein Update der KBU-Firmware Version macht, wird später, an anderer Stelle beschrieben.

====Firmware herunterladen====
'''Vorwort:'''<br />
''Der fortschrittliche Nutzer sollte Verständnis beim Lesen dieser Anleitung aufbringen. Nicht alle Leute, die an Freifunk teilnehmen und das Netz gern erweitern möchten, sind IT-Profis. Diese Anleitung soll daher auch dem technisch Unkundigen genug Hilfe geben, um seinen eigenen Freifunk Router das Licht der Welt erblicken zu lassen.''

'''Frisch ans Werk.'''<br />
Zunächst besorgen wir uns das richtige und aktuelle Firmware Image für den hier beschriebenen Router. Dazu rufen wir (derzeit) diese Internetadresse auf:

'''[http://jenkins.kbu.freifunk.net/files/release/ http://jenkins.kbu.freifunk.net/files/release/]'''

und wechseln in das Verzeichnis mit der höchsten Versionsnummer. In der '''Abbildung 1.''' wäre das dass Verzeichnis '''0.9/'''

[[Bild:Jenkins_VZ_Abbildung_1.jpg|thumb|400px|Abbildung 1.]]

Da es sich bei dieser Art der Installation um eine '''Erstinstallation''' handelt, muss das Image genommen werden, welches ...'''-factory.bin''' am Ende im Dateinamen trägt. Der ein oder andere vermutet jetzt bestimmt, dass das andere Image, welches ...'''-sysupgrade.bin''' im Namen trägt, bestimmt für ein Sytemupgrade einer älteren KBU-Firmware Version von Nöten ist. Richtig getippt.
<br style="clear:both;" />
Leider ist (derzeit) nicht immer ersichtlich, um welche Datei es sich denn nun handelt. Sollte der Webbrowser den Verzeichnisinhalt so anzeigen wie in '''Abbildung 2.''', dann läde der unerfahrene User sich im Zweifelsfall beide Dateien herunter und schaut dann später nach dem Dateinamen. (TIPP: Es ist natürlich die Datei, mit der größeren Dateigröße) Wer sich zum Schluss noch fragt, was es mit den Dateien: '''md5sum''' und '''sha1sum''' auf sich hat, den möchte ich bitten sich diese Seite: [http://LINK LINK] mal anzusehen und sich über dieses Prüfverfahren näher zu informieren.

[[Bild:Jenkins_VZ_Abbildung_2.jpg|thumb|400px|Abbildung 2.]]

Nachdem wir nun die Datei mit der Endung '''-factory.bin''' auf unseren Rechner herunter geladen haben, sollten diejenigen, die nichts mit den Prüfsummen anfangen können (Stichwort MD5 bzw. SHA1), zumindest die Dateigröße verglichen. Das ist eine gut gemeinte Vorsichtsmaßnahme, denn es wäre nicht sehr gut, wenn beim Download die Datei beschädigt wurde. Die Datei sollte schon vollständig und ohne Fehler auf unserem Rechner vorliegen.

Weiter mit Schritt 2 - wir lassen den KBU-Freifunk Router das Licht der Welt erblicken.


====Firmware einspielen====
====Firmware einspielen====

Version vom 13. September 2012, 21:18 Uhr

Einleitung =

Dieser Artikel beschreibt die Installation auf einem TP-Link TL-WR1043ND Router. Andere Router unterstützen wir nicht.

Herunterladen

Lade die Firmware von unser Homepage http://jenkins.kbu.freifunk.net/files/release/latest/freifunk-kbu-0.11-ar71xx-tl-wr1043nd-v1-squashfs-factory.bin .

Firmware einspielen

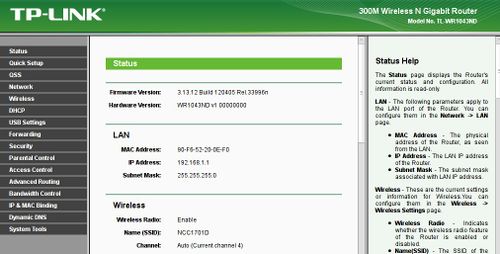

Abbildung 3. - Ansicht nach dem Login

Über das original Webinterface lässt sich auch für den ungeübten Benutzer das neue Betriebssystem leicht installieren. Dazu verbindet man den TP-Link am besten mit einem Laptop mittels des begelegten LAN Kabel und ruft in einem Webbrowser die Adresse http://192.168.1.1 auf. Alternativ kann man den TP-Link auch über seinen Namen ($NAMEN) erreichen. Beim fabrikneuen Router ist der Loginname admin und das Passwort lautet ebenfalls admin. Diese Information steht aber auch nochmal auf der Unterseite des Routers. Wenn das Einloggen geklappt hat, sollte Mann/Frau in seinem Webbrowser folgendes Erscheinungsbild sehen. (Siehe Abbildung 3.)


Abbildung 4.

Als nächstes wechseln wir, links in der Navigation des Webinterfaces System Tools und dann weiter zu dem Unterpunkt Firmware Upgrade.(Siehe Abbildung 4.)

Nun klickt man rechts von dem Feld File auf den Button Durchsuchen. Nun wird sich ein Dateibrowser des Betriebssystems öffnen, wählen das Verzeichnis, in dem wir die weiter oben besprochene Datei xxxxxx...-factory.bin zuvor gespeichert haben aus. Nachdem man die Datei angeklickt hat, sollte diese Datei nun im dem Feld File des Webinterface des Routers übernommen worden sein.

ACHTUNG: Erst nachdem wir uns auch ganz sicher sind, dass der Router zuverlässig mit Strom versorgt wird. Nichts wäre schlimmer, als dass die Stromversorgung beim Vorgang des Flashens unterbrochen würde.

So, nachdem auch dieses sichergestellt ist, kann man auf den Button Upgrade klicken.

Geduld ist an dieser Stelle oberstes Gebot.

(Einige MINUTEN/STUNDEN später...)

Wer nun auf den Aktualisierungsbutton (Taste F5) klickt ggf. sieht man auch schon eine Fehlermeldung in seinem Fenster, der kann sich zunächst mal getroßt beruhigen. Das liegt daran, das der Webbrowser versucht eine Seite des Webinterfaces des Routers aufzurufen, die es ja jetzt gar nicht mehr gibt. Wir haben ja die original Firmware durch unsere eigene Firmware ersetzt.


Schritt 3

(...)

Verweis auf Update

(...)

Schlussbemerkung
